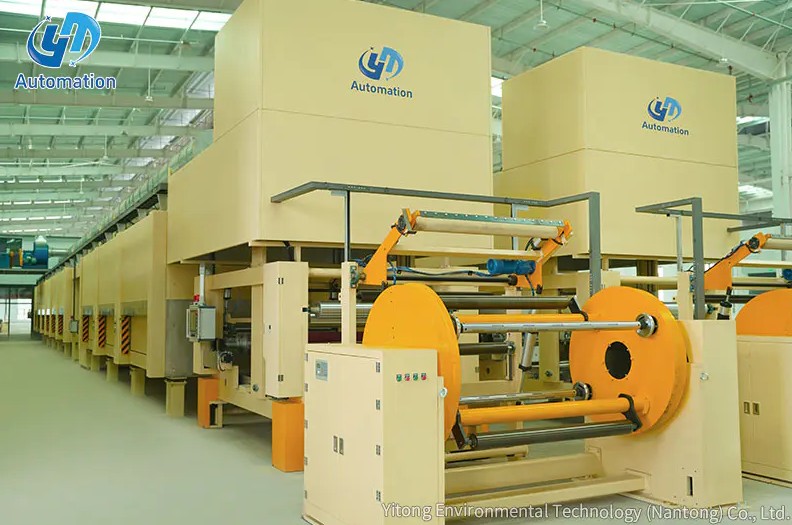

Hvordan velge riktig roterende avtrekker?

Å velge rett Roterende avvikling kommer ned til riktig dimensjonering av tre ting i forhold til dine faktiske produksjonskrav: den maksimale rullediameteren og vekten maskinen din trenger å håndtere, spenningskontrollmetoden tilpasset materialet ditt, og om linjehastigheten rettferdiggjør enkeltstasjonsdrift eller en tårnkonfigurasjon med flygende skjøteevne. Teknisk veiledning for spesifikasjoner for roterende avvikling bekrefter at maskiner vanligvis er bygget for å håndtere rullediametre fra 400mm opp til 2500mm og rullevekter som spenner fra 50 kg til over 5000 kg , med linjehastigheter fra 10 meter per minutt i sakte presisjonsarbeid opp til 800 eller mer meter per minutt i høyhastighets papir- og filmproduksjon, noe som betyr å spesifisere feil parametere i begge retninger fører til en underdimensjonert maskin som hindrer produksjonen eller en overdimensjonert maskin som tilfører unødvendige kostnader.

Start med rullestørrelse og vekt, ikke maskinpris

Den vanligste spesifikasjonsfeilen er å velge en roterende avruller basert på katalogpris før du bekrefter at den fysisk kan håndtere din tyngste og største rulle. Tekniske spesifikasjonsdata viser at en hovedrull kan veie alt fra 50 kg for smale, lette materialer opp til flere tonn for brede papir- eller pappruller, og maskinrammen og spolstøtten må vurderes tilsvarende. Kraftige rammer laget av konstruksjonsstål med høy strekkfasthet er spesielt nødvendig for de største valsene, siden rammeavbøyning under belastning direkte forårsaker spenningsvariasjoner og sporingsfeil lenger ned i linjen. Å få riktig rulldiameter og vektkapasitet forhindrer et scenario der resten av maskinens strekk- og styresystemer fungerer bra på papiret, men faktisk ikke kan støtte materialet ditt i praksis.

Velge riktig spenningskontrollmetode

Spenningskontroll er det teknisk viktigste delsystemet for å få riktig, siden det bestemmer hvor konsekvent avrulleren opprettholder innstilt spenning når rullediameteren krymper fra full til tom. Flere metoder brukes avhengig av hastighet og presisjonskrav, hver egnet for ulike applikasjonstyper.

Spenningskontrollalternativer sammenlignet

Enkeltstasjon eller turret: Matchende konfigurasjon til linjehastighet

Valget mellom en enkeltstasjonsavruller og en tårnkonfigurasjon bør styres av hvor mye produksjonslinjen din taper når den stopper for et rulleskifte, ikke bare av budsjett. En enkeltstasjonsavruller holder en rull om gangen og krever at linjen stopper, den tomme kjernen fjernes og en ny rull tres inn før produksjonen gjenopptas, noe som gjør den til en rimelig passform for linjer med langsommere hastighet, korte produksjonskjøringer eller ømfintlige materialer som ikke er egnet til flygende skjøting. En turret-avruller holder i stedet to eller flere rulleposisjoner, forbereder neste rull på standby mens den aktive rullen kjører, og roterer deretter i posisjon og skjøter automatisk når den aktive rullen nærmer seg utmattelse.

Zero Speed vs Flying Splice

Innen tårnkonfigurasjoner stopper nullhastighets skjøting kortvarig banen ved skjøtepunktet mens linjen fortsetter å løpe fra en akkumulator, mens flygende skjøting føyer seg sammen med den nye rullen i full løpehastighet ved hjelp av klebende tapper. Flyvende skjøtesystemer anses som essensielle i høyhastighets papir-, film- og fleksible emballasjelinjer der ethvert stopp produserer skrap og forstyrrer nedstrømsprosesser som ikke tåler avbrudd, mens nullhastighetsspleising fortsatt er et praktisk, rimeligere alternativ for linjer med moderat hastighet med tilstrekkelig akkumulatorbufferkapasitet.

Matchende nettveiledningspresisjon til din applikasjon

Kravene til nettveiledning varierer betydelig fra bransje til bransje, og å velge en avviklingsmaskin uten tilstrekkelig veiledningspresisjon for materialet ditt kan stille undergrave nedstrøms produktkvalitet selv når spenningskontrollen gir god ytelse. Kantsensorer som bruker ultralyd, optisk eller kontrastfølende teknologi er vanligvis spesifisert for å detektere nettposisjon med en nøyaktighet på pluss eller minus 0,1 til 0,5 mm , som betyr mest i applikasjoner som etikettutskrift og konvertering, der krav til kant-til-kant-registrering kan være så strenge som pluss eller minus 0,1 til 0,2 mm. Applikasjoner som arbeider med strekkbare materialer, som ikke-vevde stoffer, krever mildere strekk og styrekontroll for å unngå forvrengning av materialet, mens stive materialer som papir eller papp tåler en bredere føringstoleranse uten kvalitetsproblemer.

Spesifikasjonssjekkliste før du kjøper

Vurder materialet du faktisk kjører

Ulike bransjer stiller svært forskjellige krav til den samme kjerneroterende avviklingsfunksjonen, og derfor passer den samme maskinplattformen sjelden perfekt for alle bruksområder uten justering. Papir- og tissueproduksjon involverer vanligvis de tyngste rullene, noen ganger over 2500 mm i diameter, noe som krever en kraftig rammekonstruksjon og høy dreiemomentspenningskontroll. Fleksible emballasjeapplikasjoner krever presis spenningskontroll spesielt for å forhindre filmstrekking som vil forårsake registreringsfeil i flerfargeutskrifter. Batteri- og elektronikkproduksjon representerer den mest krevende enden av spekteret, og krever ofte spenningskontroll innenfor pluss eller minus 1 newton og forurensningsfri håndtering for ultratynne, skjøre elektrodefolier og separatorfilmer. Ved å matche spesifikasjonen for den roterende avviklingen din til den faktiske følsomheten til materialet ditt unngår du både underytelse på ømfintlige underlag og unødvendig overforbruk på presisjon materialet ditt ikke krever.

Planlegg også rulling og løpende vedlikehold

Valgbeslutninger bør ikke stoppe ved selve avviklingsfunksjonen, siden hvordan en rull lastes inn på maskinen og hvor enkelt systemet kan vedlikeholdes begge påvirker de totale eierkostnadene. Rullelastemekanismer spenner fra enkle manuelle løftesystemer til hydrauliske løftebord og helautomatiske rullevekslere, med det riktige valget avhengig av rullevekt, byttefrekvens og tilgjengelig antall ansatte. På vedlikeholdssiden bør kjøpere bekrefte forventede serviceintervaller før kjøp, siden komponenter som magnetiske partikkelbremser vanligvis krever væskeskifting hver 1.000. til 2.000. driftstime, og lastcellekalibrering trenger generelt verifisering på månedlig basis for å forhindre at spenningsdrift akkumuleres ubemerket over tid.

Å velge rett rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified Roterende avvikling tilpasset den faktiske rullestørrelsen, gir materialfølsomhet og hastighetskrav pålitelig, lav vedlikeholdsytelse i årevis i stedet for å bli en tilbakevendende kilde til spenningsproblemer og uplanlagt nedetid.
