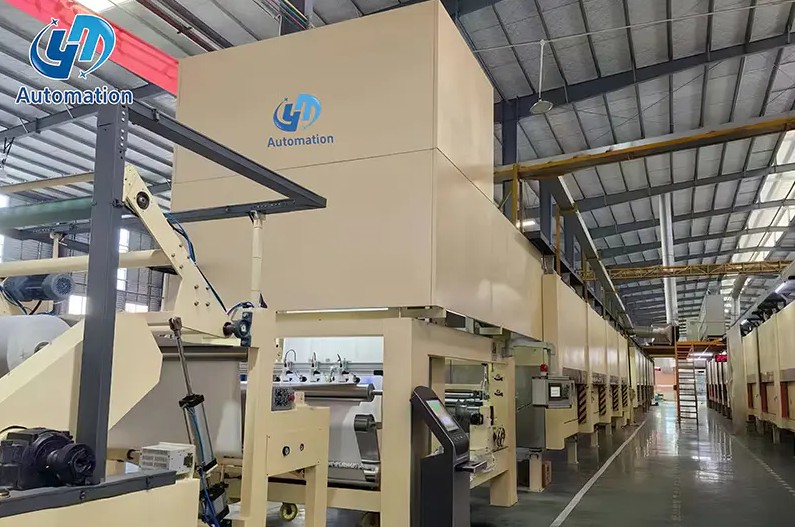

Harpiksimpregneringsprosessen og utstyret: Hva kjøpere trenger å vite

En rull med industriell dekorativt grunnpapir sitter på avrulleren. Noen hundre meter senere kommer banen ut harpiksmettet og klar for pressing på sponplater eller MDF. Transformasjonen i mellom er harpiksimpregnering, og den avgjør mer om den endelige laminatkvaliteten enn mange kjøpere forventer.

Harpiksimpregnering er ikke bare å dyppe papir i flytende harpiks. Det er en kontrollert sekvens av harpikspåføring, måling, tørking, avkjøling og materialhåndtering. Små endringer i harpiksfaststoffer, ovnstemperatur eller linjehastighet kan gjøre et akseptabelt ark til et med striper, blemmer eller ujevn fordeling. Alle som produserer dekorativt papir, gulvlaminater eller industrielle overlegg må forstå denne prosessen før de velger produksjonsutstyr.

Hva harpiksimpregnering er og hvorfor det betyr noe

Harpiksimpregnering tvinger flytende harpiks inn i de åpne hulrommene i et porøst substrat. Når harpiksen herder, binder den seg til den indre strukturen til materialet i stedet for å bare sitte på overflaten. Det er det som skiller ekte impregnering fra enkel belegg.

Prosessen vises i tremodifikasjon, elektrisk spoleisolasjon, metallporeforsegling og fiberkomposittproduksjon. I den trebaserte panelsektoren konverterer harpiksimpregnering basispapir til harde, fuktbestandige, slitesterke lag som brukes i gulv og overflater. Det behandlede papiret må tåle pressetemperaturer over 180C, motstå fuktighet og holde det dekorative trykket synlig.

Tre utfall betyr mest: mekanisk forsterkning, barrierebeskyttelse og dimensjonsstabilitet. Når en av disse svikter, viser laminatet feilen umiddelbart, som en blemme, en hoven kant eller mikrosprekker i overflatefilmen.

Kjerneprosessstadiene i en impregneringslinje

En impregneringslinje forstås best som en kjede av koordinerte stadier. Hvert trinn stiller sine egne krav til maskinen og til kontrollsystemet som holder dem i balanse.

1. Avvikling: basispapirrullen drives inn i linjen under kontrollert spenning.
2. Impregnering: papiret passerer gjennom et harpiksbad eller målt påføringsenhet som tvinger væske inn i fiberstrukturen.
3. Dosering: Klem ruller eller avstryker fjerner overflødig harpiks og still inn målvekten.
4. Tørking: Den gjennomvåte banen beveger seg gjennom en ovn som fordamper løsningsmidler og fremmer harpiksherdingen til det nødvendige forherdningsnivået.
5. Avkjøling: den varme banen avkjøles for å forhindre blokkering og for å tillate ren skjæring eller tilbakespoling.
6. Kutting og stabling: arket kuttes i lengde og stables, eller spoles tilbake for senere pressing.

Ett-trinns linjer kjører denne sekvensen én gang. To-trinns linjer legger til en sekundær beleggpassasje og en andre tørkeseksjon, noe som gir produsenten ekstra kontroll over harpiksfordelingen på overflaten.

Ett-trinns kontra to-trinns impregneringslinjer: Hvordan de sammenlignes

Når du studerer en utstyrskatalog, vil du vanligvis se to familier: ett-trinns impregneringslinjer og to-trinns papirimpregnerings- og bestrykningslinjer. Den praktiske forskjellen er hvor ofte harpiks doseres på banen og hvor mye tørkekapasitet som skiller disse målehendelsene.

Evneprofil for de to konfigurasjonene

Radardiagrammet nedenfor sammenligner de to linjetypene på tvers av seks utvalgskriterier.

Radardiagrammet sammenligner kapasitetsprofilene til en ett-trinns og en totrinns impregneringslinje på tvers av seks utvalgskriterier. Ett-trinnslinjen scorer høyere på gjennomstrømning og installasjonsplass fordi maskinen er kortere og enklere. To-trinns linjen tar ledelsen når det gjelder beleggpresisjon fordi den har et uavhengig andre doseringstrinn som kan justeres etter baseimpregneringen. Begge konfigurasjoner oppnår lignende harpikspenetrering når impregneringsstasjonen er riktig utformet. Energieffektiviteten øker på totrinnslinjen når varmegjenvinning er inkludert i begge tørkeseksjonene. Diagrammet identifiserer ikke en universell vinner; det viser ganske enkelt at avgjørelsen avhenger av hvilke kriterier som dominerer produktutvalget ditt.

For et program bygget rundt standard melaminpapir er en ett-trinns linje ofte nok. Hvis planen inkluderer toppbelagte produkter som slitesterke gulvlaminater, blir to-trinnsruten vanskelig å unngå. Utstyrsvalget bør derfor følge produktmiksen din, ikke bare den annonserte maksimalhastigheten.

Ett-trinns impregneringslinje for melaminpapir Denne linjen integrerer avvikling, impregnering, tørking, belegg og stabling for standard melaminpapir. Den passer til programmer uten topplakkerte produkter, og tilbyr energibesparelser og jevn limpåføring med kun 1 % feilrate. Se produkt →

Prosessparametere som bestemmer impregneringskvaliteten

Kvaliteten er fast i de første sekundene av kontakt mellom papir og harpiks. Harpiksen må trenge gjennom fibermatrisen uten å slå gjennom. Doseringsvalsene skal etterlate en jevn film over banen, uavhengig av vektavvik. Ovnen må tørke arket uten å tilberede overflaten raskere enn innsiden.

De viktigste kontrollvariablene er harpiksfaststoffer, viskositet, nedsenkingstid eller trykk, doseringsvalsegap, linjehastighet og ovnstemperatur. Hver av dem samhandler med de andre: høyere faste stoffer reduserer tørkebelastningen, mens en raskere linje tvinger enten en lengre ovn eller en varmere.

Typiske harpiksfaststoffer etter påføring

Det horisontale søylediagrammet viser det typiske harpiksfaststoffinnholdet som brukes i fem industrielle applikasjoner. Dekorativ papirbehandling går vanligvis på rundt 54 prosent tørrstoff for å balansere penetrasjonshastighet med tørkekapasitet. Elektriske isolasjonssystemer fungerer med høyere faste stoffer fordi løsemiddelfrie harpiksformler forenkler miljøkontroll. Tremodifikasjon bruker lavere faste stoffer siden målet er cellevegg bulking snarere enn fullstendig porefylling. Denne serien forklarer hvorfor en maskin må tilpasses den faktiske harpiksen, ikke til en markedsføringsbrosjyre. En linje designet rundt feil faststoffområde vil slite så snart oppskriften endres.

En viktig konsekvens for kjøpere er at harpikssystemet du har tenkt å kjøre bestemmer hvor fleksibel impregneringsdelen må være. En linje innstilt til urea-formaldehyd med 55 prosent faste stoffer vil slite med melaminharpiks på 62 prosent med mindre badesirkulasjonen, doseringsrullene og eksosen alle reagerer. Leverandører som designer sine egne impregneringsstasjoner kan justere disse variablene mer nøyaktig.

Tørkekurven og ovnsinnstillingene

Linjediagrammet sammenligner hvordan gjenværende innhold av flyktige stoffer faller når papiret passerer gjennom ovnen ved 140C og ved 160C. Begge kurvene starter på samme løsemiddelnivå fordi banen kommer inn med samme fuktbelastning. De første 30 sekundene viser et bratt fall mens flytende løsemiddel fordamper direkte fra papiroverflaten. Etter det flater kurvene ut fordi gjenværende flyktige stoffer må diffundere ut av dypere fiberlag. Ved 160C når banen én prosent-terskelen omtrent 30 sekunder tidligere enn ved 140C. Haken er at for høy temperatur kan herde den ytre overflaten før interiøret er tørt, og fanger løsemiddel inni.

Temperaturregulering er en sterk grunn til å undersøke ovnslengden nøye. En kort ovn med høy temperatur kan skape blemmer. En lengre ovn med konservativ sonering gir et jevnere resultat, men bruker gulvplass. Denne balansen går direkte inn i energibruk og driftskostnader.

Energibruk og driftskostnadshensyn

Energi er en stor variabel kostnad i et impregneringsanlegg, og ovnen er den største energiforbrukeren. Varme som går ut med eksosen er rent tap med mindre den gjenvinnes. Maskinkonstruksjon har derfor en direkte effekt på produksjonskostnaden per tonn.

Det vertikale søylediagrammet sammenligner det spesifikke energiforbruket til fire tørkekonfigurasjoner. En konvensjonell varmluftsovn bruker mest energi fordi eksosstrømmen forlater bygningen med en stor mengde varme. Ved å legge til varmegjenvinning reduseres forbruket med omtrent en tredjedel, siden en varmeveksler forvarmer den innkommende luften med energi fra utgående luft. Bruk av infrarød for å støtte varm luft forkorter fordampningsfasen og bringer totalen lenger ned. En to-trinns linje med varmegjenvinning når det laveste tallet fordi den andre tørkeseksjonen opererer ved lavere temperatur. Over et helt produksjonsår slår disse forskjellene ut i driftskostnader som kan overstige innkjøpsprisforskjellen mellom maskinleverandører.

To tekniske beslutninger driver spredningen. Den første er varmegjenvinning på ovnsavtrekket. Den andre er hvordan infrarød og varm luftinntak er balansert. Prosessvarmeanalyse bør være en normal del av tilbudsgjennomgang, ikke et teoretisk tillegg. For mer detaljer om ett-trinns oppsett, les denne tekniske merknaden om varmegjenvinningsutstyr i ett-trinns impregneringslinjer .

Hva du skal se etter når du velger en impregneringslinje

Ved sammenligning av forslag er kjøpesummen det minst nyttige tallet. Den holdbare verdien av linjen er hvor godt den oppfører seg på din harpiks, papirer og driftsplan. Sett følgende sjekkliste i sentrum av en evaluering på fabrikknivå.

• Harpikskompatibilitet: kan linjen håndtere faste stoffer, viskositet, temperatur og pH-område for nåværende og fremtidige harpikssystemer?
• Ensartet belegg: tillater doseringsseksjonen uavhengig kontroll av gap og trykk?
• Tørkekapasitet: samsvarer ovnsvolumet med mållinjehastigheten og den maksimale tilleggsvekten?
• Temperaturkontroll: kan hver sone holde sin innstilte verdi og komme seg raskt etter en papirskjøt?
• Verktøy og fotavtrykk: passer maskinhøyden, eksosposisjonen og kjøletilkoblingen din bygning?
• Ettersalgsteknikk: kan produsenten levere reservedeler, justere prosessen og reagere raskt på nedetid?

Produsentevnen er like viktig som maskingeometrien. Når en leverandør bygger hele linjen i sin egen fabrikk, er toleransekontrollen strammere og ingeniørhistorien lettere å verifisere. Derfor bør et fabrikkbesøk være en del av innkjøpsprosessen. Leverandører med lang produksjonserfaring kan vanligvis vise det samme utstyret som kjører på gulvet deres i stedet for bare i en gjengivelse. En produsent som publiserer informasjon om sin fabrikk- og produksjonsevne gjør denne anmeldelsen mye enklere.

Bedrifter som allerede eier en ett-trinns linje, men som trenger bedre overflatekontroll, velger ofte en frittstående sekundær malingsmaskin i stedet for å erstatte hele linjen. Denne oppgraderingsveien bevarer investeringen i den originale tørke- og avviklingsdelen.

Sekundær malingsmaskin for forbedret overflatekontroll En frittstående maskin som legger rygg- og ansiktsbelegg til eksisterende ett-trinns linjer, og forbedrer beleggkvaliteten og slitestyrken. Ideell for bedrifter som trenger bedre overflatekontroll uten å erstatte hele impregneringslinjen. Se produkt →

Valget av impregneringslinje er en prognose for hvor mye prosesskontroll du trenger de neste ti årene. Hver laminatkvalitet, råpapirparti og harpiksreformulering vil passere gjennom den maskinen. En linje bygget for hele kjeden, fra avvikling til stabling, gir deg rom til å tilpasse seg etter hvert som markedet endrer seg.

Fysikken til harpiksimpregnering er godt forstått. Harpiks må ha tid til å trenge inn, løsemiddel må ha tid til å forlate, og temperaturen må sones slik at banen tørker jevnt. Utstyr som respekterer denne sekvensen konverterer kunnskap til repeterbar produksjon. Når du vurderer leverandører, vurder om deres tekniske prinsipper er synlige og verifiserbare, for det er et godt signal om hvordan de vil støtte deg etter salget.
