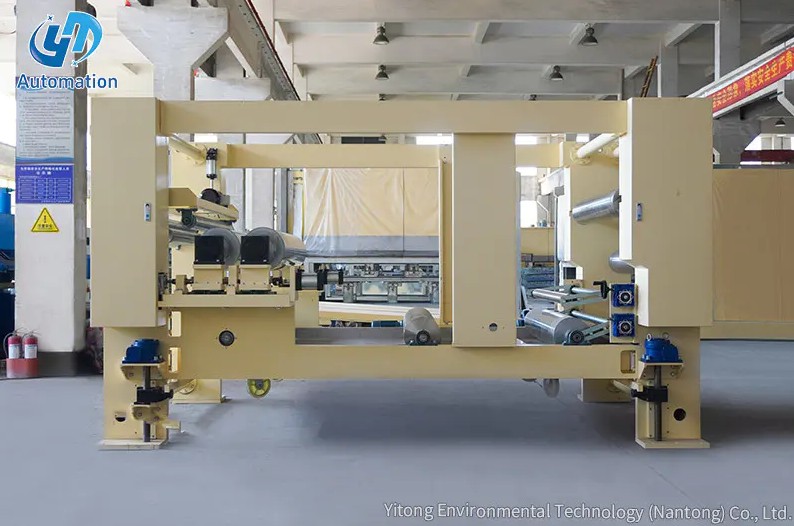

Hvordan ett-trinns impregneringsstasjonen fungerer

En ett-trinns impregneringsstasjon fungerer ved å kombinere vakuumpåføring, harpiksdispensering og drenering i en enkelt kontinuerlig automatisert syklus i ett forseglet kammer, og eliminerer behovet for å overføre arbeidsstykker mellom separate stasjoner for hvert prosesstrinn. Denne integrerte tilnærmingen sikrer at harpiks penetrerer jevnt inn i viklinger eller spoler under kontrollerte vakuumforhold, og drenerer deretter overflødig materiale før delen går til herding, alt uten å bryte prosessforseglingen som opprettholder jevn impregneringskvalitet. Produksjonsdata som ofte refereres til i produksjon av elektriske komponenter viser at enkeltkammerimpregneringssystemer kan redusere syklustiden med opptil 30 til 40 prosent sammenlignet med flerstasjonsprosesser som krever manuell overføring mellom vakuum-, dyppe- og dreneringstrinn.

Kjerneprosesssekvensen

Ett-trinns impregneringsprosessen følger en definert sekvens i et enkelt kammer, slik at hvert trinn kan gå direkte over i det neste uten å avbryte vakuummiljøet som sikrer grundig harpikspenetrering.

Primære prosessstadier

• Innledende vakuumpåføring fjerner luft og fuktighet inne i viklingen eller spolestrukturen
• Harpiks introduseres i kammeret mens vakuumforholdene opprettholdes eller justeres for å fremme dyp penetrering
• Overflødig harpiks dreneres fra kammeret før delen fjernes for herding

En godt konstruert Ett-trinns impregneringsstasjon styrer hele denne sekvensen gjennom automatisert ventil- og pumpekontroll, noe som reduserer operatørintervensjonen som trengs sammenlignet med tradisjonelle flertankimpregneringsoppsett.

Hvorfor vakuumpåføring er viktig før introduksjon av harpiks

Det innledende vakuumstadiet er avgjørende for impregneringskvaliteten, siden innestengte luftlommer i viklingsstrukturer kan forhindre harpiks i å trenge helt inn i spolen, og etterlate tomrom som kompromitterer den elektriske isolasjonsytelsen.

Hvordan vakuum fjerner innestengt luft

Denne vakuum-første tilnærmingen er det som skiller riktig impregnering fra enkel dip-belegg, siden dip-belegg alene ofte etterlater interne luftlommer som vakuumevakuering er spesielt designet for å eliminere før harpiks noen gang kommer inn i kammeret.

Harpiksintroduksjon og penetrasjonskontroll

Når vakuumforholdene er etablert, introduseres harpiks i det forseglede kammeret, og systemet kontrollerer nøye strømningshastighet og trykk for å oppnå konsistent penetrasjon gjennom hele viklingsstrukturen.

Kontrollerer harpiksstrømmen

Automatiserte doseringssystemer regulerer hvor raskt harpiks kommer inn i kammeret, siden innføring av harpiks for raskt kan skape turbulens som fanger nye luftlommer, og motvirker formålet med det innledende vakuumstadiet.

Trykkjustering under fylling

Noen systemer påfører et kort trykktrinn etter innledende harpiksinnføring, og hjelper til med å presse harpiks dypere inn i tett viklede spoleseksjoner som vakuum alene kanskje ikke blir fullstendig mettet, spesielt i tett viklede motor- eller transformatorkomponenter.

Drenering og gjenvinning av overflødig harpiks

Etter tilstrekkelig gjennomtrengningstid må overflødig harpiks dreneres fra kammeret før den impregnerte delen beveger seg til herding, og dette dreneringsstadiet spiller også en rolle i total prosesseffektivitet og materialkostnadskontroll.

Hvorfor kontrollert drenering er viktig

1. Riktig drenering forhindrer overflødig harpiksoppbygging som kan påvirke delens dimensjoner eller vekt
2. Gjenvunnet harpiks kan ofte filtreres og gjenbrukes, noe som reduserer det totale materialavfallet
3. Konsekvent dreneringstidspunkt bidrar til å opprettholde jevn harpiksbeleggtykkelse på tvers av produksjonspartier

Anlegg som kjører høye produksjonsvolumer drar betydelig nytte av resingjenvinningssystemer integrert i dreneringstrinnet, siden gjenvinning av brukbar harpiks direkte reduserer materialkostnadene per enhet over tid.

Sammenligning av ett-trinns systemer med tradisjonell flerstasjonsimpregnering

Å forstå hvordan et ett-trinnssystem skiller seg fra eldre flerstasjonsimpregneringsprosesser bidrar til å klargjøre den praktiske effektiviteten og kvalitetsfordelene ved den integrerte tilnærmingen.

Viktige forskjeller

• Flerstasjonsprosesser krever fysisk bevegelige deler mellom separate vakuum-, dyppe- og dreneringstanker
• Overføring mellom stasjoner introduserer lufteksponering som delvis kan oppheve vakuumfordeler oppnådd tidligere i prosessen
• Ett-trinns systemer opprettholder et kontinuerlig forseglet miljø, og bevarer prosessintegriteten fra start til slutt

Denne kontinuerlige prosesseringstilnærmingen er en viktig grunn til at produsenter i økende grad foretrekker enkeltkammersystemer for applikasjoner som krever konsistent, høykvalitets elektrisk isolasjonsytelse over store produksjonsserier.

Bruksområder innen produksjon av elektriske komponenter

Ett-trinns impregneringsstasjoner er mye brukt på tvers av produksjon av elektriske komponenter, der konsistent isolasjonskvalitet direkte påvirker produktets ytelse og lang levetid i feltet.

Vanlige bruksområder

Elektrisk motorviklingsimpregnering, transformatorspolebehandling og generatorstatorbehandling er avhengig av grundig harpikspenetrering for å forhindre fuktinntrenging, forbedre mekanisk stabilitet til viklinger og forbedre den generelle termiske ytelsen under kontinuerlig elektrisk belastning.

Hvorfor konsistens er viktig i disse applikasjonene

I disse applikasjonene kan inkonsekvent impregnering føre til for tidlig isolasjonsbrudd, noe som gjør prosesskontrollen som tilbys av et enkeltkammersystem spesielt verdifull for produsenter som produserer komponenter med lang forventet levetid.

Prosessparametere som påvirker impregneringskvaliteten

Flere justerbare parametere i en ett-trinns impregneringsstasjon påvirker direkte den endelige kvaliteten på den behandlede komponenten, og forståelsen av disse variablene hjelper operatørene med å optimalisere prosessen for spesifikke deltyper.

Viktige justerbare parametere

Justering av disse parameterne basert på spesifikk komponentgeometri og harpikstype gjør det mulig for produsenter å finjustere prosessen for forskjellige produktlinjer som går gjennom det samme utstyret.

Effektivitet og gjennomstrømningsfordeler

Utover kvalitetsforbedringer, den integrerte enkeltkammerdesignen til en Ett-trinns impregneringsstasjon tilbyr meningsfulle gjennomstrømningsfordeler for produsenter som behandler store volumer av elektriske komponenter på en vanlig produksjonsplan. Redusert syklustid, lavere arbeidskrav for deloverføring mellom stasjoner og redusert harpiksavfall gjennom integrerte gjenvinningssystemer bidrar alle til en mer kostnadseffektiv produksjonsprosess sammenlignet med tradisjonelle flertankimpregneringsmetoder.

Hvem bør vurdere denne impregneringsmetoden

Produsenter som produserer elektriske motorer, transformatorer, generatorer og andre viklede elektriske komponenter i stor skala drar mest nytte av å ta i bruk ett-trinns impregneringsteknologi, spesielt når konsekvent isolasjonskvalitet og produksjonseffektivitet er begge prioriteter. Fasiliteter som for tiden bruker eldre multistasjon-dip- og vakuumprosesser kan oppleve at overgangen til et integrert enkeltkammersystem gir meningsfulle forbedringer både i produktkonsistens og total produksjonsgjennomstrømning uten å kreve betydelig ekstra gulvplass.
