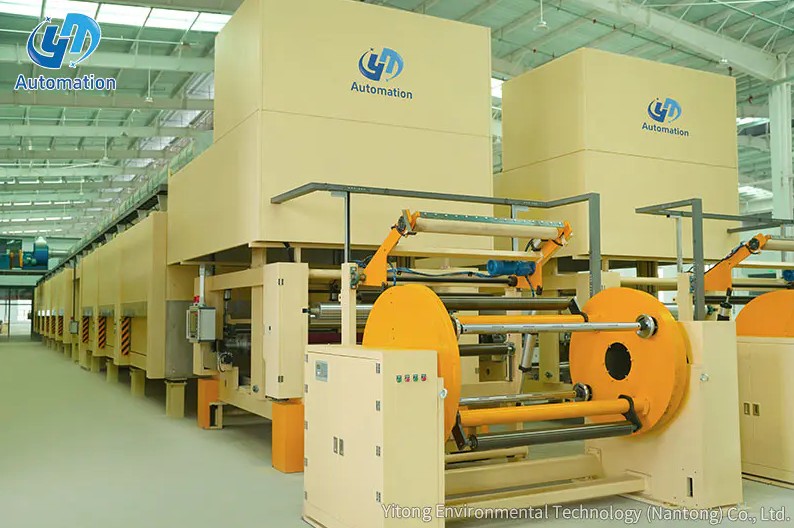

Hvordan fungerer en Rotary Unwinder?

A Roterende avvikling fungerer ved å støtte en viklet rull med banemateriale på en roterende aksel eller chuck, og deretter aktivt kontrollere hastigheten og bremsemomentet som påføres den akselen når nedstrømsprosessen trekker materiale av rullen. Kjerneprinsippet er kontinuerlig spenningskontroll: ettersom rullediameteren avtar under avvikling, krever den samme lineære banehastigheten gradvis mindre rotasjonsmoment, og avviklingens kontrollsystem kompenserer automatisk for å opprettholde en stabil, konsistent banespenning gjennom rullens levetid. Yitong Environmental Technology beskriver denne funksjonen tydelig: en roterende avruller mater kontinuerlig en rull med materiale inn i en nedstrøms konverterings-, utskrifts-, beleggings- eller lamineringsprosess med en kontrollert hastighet og spenning, roterer hovedrullen etter hvert som materialet forbrukes og opprettholder en jevn banemating uten avbrudd (Kilde: Yitong Environmental Technology, What Is a Roterende avvikling). Spenningsnøyaktighet er viktig fordi inkonsekvent spenning forårsaker rynker, brudd, registreringsfeil og utskriftsfeil som koster tid og materiale å rette opp.

Det grunnleggende problemet En Rotary Unwinder løser

For å forstå hvordan en roterende avruller fungerer, hjelper det å forstå problemet den finnes for å løse. Nettbaserte produksjonsprosesser, inkludert utskrift, skjæring, belegg, laminering og fleksibel emballasjekonvertering, krever alle en kontinuerlig, stabil spenningsflyt av materiale som kommer inn i maskinen med jevn hastighet. Råmaterialet kommer som en viklet rull, og en viklet rull utgjør en grunnleggende mekanisk utfordring: ettersom materialet forbrukes fra utsiden av rullen og innover, reduseres rulldiameteren kontinuerlig. Ved konstant akselhastighet gir en rulle med mindre diameter mindre bane per omdreining. Ved konstant spenning med et enkelt bremsesystem, øker spenningen ettersom diameteren minker fordi det samme bremsemomentet nå virker på en mindre momentarm.

Jota Machinery forklarer dette direkte: et avviklingsstativ er langt mer enn en mekanisk holder; det er et nøye konstruert system designet for å støtte tunge jumboruller, kontrollere spenningen når rullediameteren reduseres, og holde banen på linje når den kommer inn i nedstrømsseksjoner, med riktig design som forhindrer rynker, brudd og ujevne kanter som koster timer med nedetid og produktkonsistens (Kilde: Jota Machinery, What Is an Unwind Stand). En roterende avviklingsmaskin løser dette problemet med avtagende diameter gjennom enten en diameterfølende kontrollsløyfe, et tilbakemeldingssystem for danserruller eller et målesystem for belastningscellespenning, som hver kontinuerlig justerer avviklingsmomentet for å kompensere for den endrede rullegeometrien.

Mekaniske kjernekomponenter i en roterende avruller

En roterende avviklingsmaskin integrerer flere mekaniske og kontrollundersystemer, som hver utfører en spesifikk funksjon i banehåndteringssekvensen.

Hovedramme og rullestøttesystem

Hovedrammen gir det strukturelle fundamentet som støtter hovedrullens vekt og motstår de dynamiske kreftene som genereres under banetrekking, akselerasjon og retardasjon. Rullestøtte tar en av to hovedformer: en akselkonstruksjon hvor en doraksel er tredd gjennom rullekjernen og låst inn i sidemonterte lagre, eller en akselløs design hvor hydrauliske eller mekaniske chucker utvider seg inn i rullekjernen fra hver ende uten å kreve en aksel i full lengde. Jota Machinery bemerker at akselløse revolversystemer brukes til fleksible emballasjefilmer for å sikre jevn håndtering av strekkbare materialer, mens akselbaserte design er mer vanlig for stive film-, papir- og folieapplikasjoner der kjerneretensjon er mindre av bekymring (Kilde: Jota Machinery, What Is an Unwind Stand). Foreldreruller av papir kan veie flere tonn og overstige 2500 mm i diameter, noe som krever kraftig rammekonstruksjon og høymomentspenningskontroll for å håndtere trygt (Kilde: Yitong Environmental Technology, What Is a Rotary Unwinder).

Bremse- eller drivsystem

Bremse- eller drivsystemet er det som fysisk kontrollerer rotasjonen av rulleakselen som svar på banetrekket som påføres av nedstrømsmaskinen. Tre hovedaktiveringsteknologier brukes.

I pneumatiske bremsesystemer skaper lufttrykket på en skive- eller trommelbrems på avviklingsakselen bremsemomentet som motstår trekket fra nedstrømsprosessen. En grunnleggende mekanisk tilnærming bruker pneumatikk eller fjærer for å balansere kraften til en roterende danser eller roterende vevfeston mot en brems på avviklingsakselen, som beskrevet av Label and Narrow Web i en teknisk oversikt over konvertering av utstyrskonfigurasjoner (Kilde: Label and Narrow Web, Rewinds, Unwinds and Slicers). Lufttrykket moduleres av spenningsregulatoren i sanntid for å kompensere for den avtagende valsediameteren.

I magnetiske pulverbremsesystemer genererer elektrisk strøm gjennom en pulverfylt kobling bremsemomentet, med utgangsmoment proporsjonal med den påførte strømmen. Dette tillater veldig jevn, elektronisk presis momentmodulasjon uten hystereseeffekter som kan påvirke mekaniske bremser.

I drevne avviklingskonfigurasjoner kontrollerer en regenerativ motor aktivt akselhastigheten i stedet for bare å bruke bremsemotstand. Dette gjør at avrulleren kan håndtere ruller med stor diameter med høy treghet mer presist under akselerasjon og retardasjon, og å delta i spenningskontroll ved å variere motorhastigheten som svar på danserposisjon eller lastcelle-tilbakemeldingssignaler.

Danserrulle og spenningsføling

Danserullen er den komponenten som mest direkte opprettholder kontinuerlig spenningskontroll mellom avrulleren og nedstrømsprosessen. En danserull er en frittflytende valse som hviler på banen mellom avviklingsakselen og den første faste nippen eller føringsvalsen nedstrøms. Montalvo Corporation beskriver prinsippet: alle danserspenningskontroller har tomgangsruller eller armer som er forhåndslastet for én retning, og når en bane trekkes over en danserull, beveger den seg som svar på endringer i posisjonen, med bevegelse som reflekterer en endring i banespenningen, og en sensor som overvåker denne posisjonen for å kontrollere drivverkets bevegelse (Kilde: Montalvo Control Basic, Dancer Roll Tens).

Danserullen fungerer som en mekanisk buffer og sensor samtidig. Når nedstrømsprosessen trekker mer bane enn avviklingen leverer, faller danseren, og kontrollsystemet reagerer ved å redusere bremsemomentet eller øke motorhastigheten for å gjenopprette forsyningen. Når tilbudet overstiger etterspørselen, stiger danseren, og systemet bremser mer eller reduserer hastigheten. Yitong Environmental Technology rapporterer at lastcellesystemer, der krafttransdusere måler faktisk banespenning ved en fast rulle, oppnår spenningskontrollnøyaktighet på pluss eller minus 1 til 3 prosent av settpunktet under stabile driftsforhold (Kilde: Yitong Environmental Technology, What Is a Rotary Unwinder).

Webguidesystem

Til og med en godt oppviklet rull vil utvise noe sideveis banevandring når rullen vikles av på grunn av kantvariasjoner, kjerneteleskopering eller materialbredde-inkonsistens over rullebredden. Et nettføringssystem korrigerer dette ved å registrere banens kant eller senterlinjeposisjon og reposisjonere enten avviklingsstativet eller en styrerull for å holde banen sentrert når den går inn i nedstrømsprosessen. Uten baneføring vil sideveis drift i banen forårsake feiljustering i utskriftsregistrering, ujevne slissesnitt og problemer med beleggdekning over banebredden.

Hvordan spenningskontroll fungerer gjennom rullens liv

Det mest teknisk krevende aspektet ved drift med roterende avvikling er å opprettholde konstant banespenning fra en full rulle til en nesten tom kjerne, siden rullegeometrien endres kontinuerlig og det riktige bremsemomentet endres med den.

Diameter-dreiemomentforholdet

Banespenningen i Newton eller punds kraft bestemmes av forholdet mellom bremsemomentet som påføres avviklingsakselen og gjeldende rulleradius. Ettersom rullen avtar i diameter, krever den samme banespenningen gradvis mindre bremsemoment, etter forholdet: strekk er lik dreiemoment delt på radius. Et kontrollsystem som holder bremsemomentet konstant når rullen minker i diameter, vil gradvis overspenne banen, og til slutt forårsake brudd på banen. Et system som korrekt reduserer dreiemomentet proporsjonalt når diameteren avtar, opprettholder konstant spenning gjennom hele rullens levetid.

Diametermålemetoder

Kontrollsystemet må kjenne gjeldende rullediameter for å beregne riktig dreiemomentkommando til enhver tid. Tre tilnærminger brukes i praksis. Ultralyd- eller laserdiametersensorer måler rullediameteren direkte i sanntid og mater denne verdien til spenningsregulatoren. Roterende koder-basert beregning bruker forholdet mellom akselomdreininger og banehastighet, målt ved en nedstrøms turtellerrulle, for å beregne rulldiameter matematisk uten direkte måling. Danserposisjonsintegrasjon bruker danserullens posisjonshistorikk over tid for å spore forbrukt materiale og utlede gjeldende diameter.

Mitsubishi Electrics konstruksjonsreferanse for spenningskontroll identifiserer disse som hovedkategoriene av spenningskontrollmetoder, og klassifiserer dem som manuell, åpen sløyfe-diameterdeteksjon og lukket-sløyfe-tilbakemeldingstilnærming, som gir den beste nøyaktigheten for høyhastighetskonverteringsapplikasjoner (Kilde: Mitsubishi Electric, Factory Automation Tension Control Complete Guide).

Spenningssoner i hele linjen

En roterende avruller kontrollerer ikke spenningen for hele produksjonslinjen. Den kontrollerer spenningen i avviklingssonen, som Montalvo Corporation definerer som sonen mellom avviklingsdrevet og det første hoveddrevet nedstrøms (Kilde: Montalvo Corporation, Dancer Roll Tension Control Basics). Nedstrøms behandlingssoner og tilbakespolesoner har hver sine egne spenningskontrollsløyfer. Avrullerens oppgave er å tilveiebringe en konsistent strammet bane som kommer inn i det første nedstrømsnippet, på hvilket tidspunkt spenningskontrollen går over til neste sones kontrollsystem.

Automatisert skjøting: Kjører uten å stoppe

I høyvolumskonverteringsoperasjoner er det en betydelig kilde til avfall og produktivitetstap å stoppe produksjonslinjen hver gang en rull med materiale går tom. Å bringe en presse tilbake i register og opp i hastighet etter et stopp bruker materiale og tid, og skrapet som genereres under omstart øker direkte produksjonskostnadene. Et automatisert skjøtesystem på den roterende avvikleren eliminerer disse stoppene ved å koble sammen halen av utløpsrullen til forkanten av en ny rull mens linjen fortsetter å kjøre med produksjonshastighet.

Papir-, film- og folieomformer beskriver de beste fremgangsmåtene for denne prosessen: sporing av skjøtens plassering fra avvikling til vikling ettersom den skrider frem gjennom konverteringstrinn, bruk av en kjernedeteksjonsfunksjon for å minimere gjenværende bane på rullen som utløper, forenkler skjøteforberedelse for å sikre konsistent skjøteposisjon, og bruk av pastervalsteknologi med en elektromekanisk avfyring av rull-teknologi med en elektromekanisk avfyrings-kontakt (Kilde: Paper Film and Folie Converter, Efficiency in Winding and Unwinding). Når den utføres på riktig måte, er en automatisk skjøt i hovedsak usynlig for nedstrømsprosessen fordi danserullen absorberer den korte spenningstransienten under skjøtehendelsen.

Industrier og materialer der roterende avrullere brukes

Roterende avrullere dukker opp overalt hvor en viklet materialerull er input til en kontinuerlig produksjonsprosess.

1. Papir- og tissueproduksjon, der stamruller kan veie flere tonn og overstige 2500 mm i diameter, som krever kraftig rammekonstruksjon og bremsesystemer med høyt dreiemoment for å mate spalte-, ark-, belegg- og utskriftslinjer (Kilde: Yitong Environmental Technology, What Is a Rotary Unwinder)
2. Fleksibel emballasjekonvertering, der plastfilm, aluminiumsfolie, papir og laminatbaner mates inn i posefremstillingsmaskiner, form-fyll-forseglingslinjer og lamineringspresser med nøyaktig kontrollert spenning for å opprettholde dimensjonsnøyaktighet gjennom varmeforseglingsoperasjoner
3. Etikettkonvertering og smal baneutskrift, der etikett- og smal banekonvertering er avhengig av avrullere i begynnelsen av pressen og omviklinger på slutten, med spenningskontroll som er direkte koblet til utskriftsregistreringskvaliteten gjennom hele kjøringen (Kilde: Label and Narrow Web, Rewinds and Unwinds)
4. Termisk papir- og etikettruller, der bremset eller akselløse avviklinger med stabil spenning er spesifisert for jevn utskriftskvalitet på tvers av ruller med varierende kjernehardhet og viklingstetthet (Kilde: Jota Machinery, What Is an Unwind Stand)
5. Metallfolier og laminater, der motorisert spenningskontroll forhindrer rynking eller riving av tynne lag med lav forlengelse der selv korte spenningsspiker forårsaker irreversible baneskader
6. Ikke-vevd stoffproduksjon, der hygieneproduktlinjer, filtreringsmedier og geotekstillinjer bruker roterende avrullere for å mate brede ruller inn i prosessstadier med kontrollert spenning uten å forvrenge stoffstrukturen

Nøkkelspesifikasjoner å evaluere når du velger en roterende avruller

Å matche spesifikasjonene til en roterende avviklingsmaskin til applikasjonskravene avgjør om den leverer konsistent, problemfri drift eller blir en kilde til pågående spenningsvariasjoner og nedetid.

Ytinte Roterende avvikling er designet for å møte hele spekteret av disse spesifikasjonskravene på tvers av papir, film, folie og nonwoven-applikasjoner, og kombinerer presis spenningskontroll med robust rammekonstruksjon og baneføring for å levere konsistent, stabil banemating inn i nedstrøms konverterings- og utskriftsprosesser.
