An Impregneringslinje fungerer ved å systematisk fylle lufthullene i elektriske motorviklinger, spoler eller andre porøse komponenter med lakk eller harpiks, og deretter herde det fyllmaterialet til en solid isolerende masse. Prosessen følger en definert sekvens: forvarm viklingen for å drive ut fuktighet og åpne mellomrom mellom ledere, påfør impregneringsmediet ved hjelp av dyppe-, drypp- eller vakuumtrykkmetoder, la mediet trenge helt inn, og herd deretter i en bakeovn for å tverrbinde harpiksen til et hardt, hulromfritt isolasjonssystem. NACH Engineering bekrefter at impregneringslinjer er standardutstyr i motor- og generatorindustrien, brukt til å impregnere spoler av LT- og HT-motorer og generatorer med lakk eller harpiks for å forbedre isolasjonsmotstanden, forbedre den generelle ytelsen, øke komponentlevetiden, og at prosessen nå anses som obligatorisk i den elektriske industrien (Kilde: NACH Engineering, Motor and Impregnation Industry). Det mest kritiske resultatet av en korrekt betjent impregneringslinje er et nesten tomromsfritt isolasjonssystem som forhindrer inntrengning av fuktighet, reduserer spolevibrasjoner og forlenger levetiden til den elektriske komponenten betydelig.
Før en impregneringslinje behandler en vikling, fylles mellomrommene mellom individuelle ledertråder i spolesporene med luft. Luft er en dårlig varmeleder og en dårlig elektrisk isolator ved høye temperaturer, og den gir ingen mekanisk binding mellom de enkelte ledningene i viklingen. Resultatet er en vikling som overopphetes, vibrerer internt og er sårbar for fuktinduserte kortslutninger fra den første dagen den er i drift.
Germana Motors tekniske veiledning forklarer de spesifikke ytelsesforbedringene som impregnering gir: å fylle hullene i spoleviklinger og binde ledninger til hverandre og til omkringliggende isolasjonsmaterialer forbedrer elektrisk styrke, mekaniske egenskaper, termisk ledningsevne og beskyttende ytelse samtidig (Kilde: Germana Motor, You Should Know About the Impregnation Windings Varnish for Motor). Godfrey og Wings prosessdokumentasjon legger til antivibrasjonsfordelen: den vanligste feilmodusen i motorer er slitasje forårsaket av vibrasjoner, som forårsaker slitasje og gnaging som til slutt får viklingen til å svikte dielektrisk, og å ha viklingen fullstendig innkapslet med impregneringsharpiks fungerer som et klebemiddel mellom motorens co-wear-tråder, reduserer og reduserer: Wing, Forstå hvordan vakuumtrykkimpregnering VPI fungerer).
Et patent for impregnering av statorspirallakk beskriver den underliggende risikoen som gjør prosessen essensiell: i motorer som brukes i fuktige miljøer som kompressormotorer i kjøleskap eller klimaanlegg, kan væske inkludert fukt komme i kontakt med spoleviklingen og forårsake kortslutning hvis viklingsoverflaten ikke er isolert, noe som potensielt kan forårsake motorfeil eller brann (Kilde: USP3TO Patent, Impregnish, Impregnish, 7325). Metode for statorspolevikling). Impregneringslinjen er det industrielle systemet som påfører og herder det beskyttende belegget konsekvent og i produksjonsvolum.
En impregneringslinje er konfigurert rundt en av tre primære impregneringsmetoder, hver egnet for forskjellige motorstørrelser, produksjonsvolumer og krav til isolasjonsytelse.
Dypp- og bakemetoden senker den forvarmede motorviklingen direkte inn i en tank med lakk, lar den trekke til de tilgjengelige hulrommene er fylt, trekker viklingen tilbake, lar overflødig lakk renne av, og baker deretter enheten i en herdeovn. NACH Engineering beskriver denne konfigurasjonen: flomimpregneringssystemet består av en lakklagringstank for kjølelagring og et dyppekammer, med motorviklinger montert i en kurvstruktur og holdt i dyppetanken (Kilde: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Denne metoden er egnet for lavspenningsmotorer med lav karakter og for applikasjoner der isolasjonsbehovet er moderat. Dens begrensning er penetrasjonsdybden: tyngdekraften og kapillærvirkningen alene kan ikke på en pålitelig måte drive lakk inn i de dype sporene og trange plassene til større eller mer komplekse viklinger.
Vakuumtrykkimpregnering er den høyeste ytelsesmetoden og den mest brukte på moderne impregneringslinjer for mellom- og høyspenningsmotorer. HECO beskriver prosesssekvensen: den forvarmede statoren eller rotoren senkes ned i VPI-trykkkammeret og et vakuum trekkes opp; en harpiks med null prosent løsemidler føres inn i kammeret; trykk påføres; og den neddykkede enheten blir grundig impregnert med harpiksen, og oppnår en 4 til 5 millimeter konstruksjon av isolerende harpiks og et nesten tomromsfritt isolasjonssystem (Kilde: HECO, Isolerende elektriske motorer: VPI eller Varnish Dip). MES Singapores prosessdokumentasjon gir trinn-for-trinn-sekvensen: forvarm viklingen, senk den ned i trykkkammeret, forsegl kammeret, trekk et vakuum, la løsemiddelfri epoksyharpiks strømme fra harpiksbeholderen inn i kammeret til viklingen er helt nedsenket, påfør trykk til viklingen er omfattende impregnert, fjern fra kammeret, og bake helt til resinet er herdet, og MES: Isolasjon er viktig for motorviklingene dine).
Vakuumtrinnet er kritisk fordi det evakuerer gjenværende luft fra hvert hulrom i viklingen før harpiks kommer inn. Uten dette trinnet danner innestengt luft bobler i den herdede harpiksen som blir steder med delvis utladning og eventuelt isolasjonsbrudd under driftsspenning. Dreisilker Electric Motors bekrefter at kapasitansen overvåkes under VPI-syklusen for å fastslå at harpiksfylling er akseptabel før syklusen lukkes, og gir en målbar kvalitetsindikator innebygd direkte i prosessen (Kilde: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Metodes).
Vedrøringsmetoden, også kalt rotasjonsimpregnering, roterer statoren på en horisontal akse mens den er oppvarmet, og drypper harpiks på viklingsendene når den dreier. Lamnows tekniske beskrivelse av prosessen forklarer penetreringsmekanismen: lakk drypper på viklingsendene og trenger inn i de indre viklingene og slissene under den kombinerte effekten av gravitasjon, kapillærvirkning og sentrifugalkraft generert av rotasjonen (Kilde: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering bekrefter at denne metoden brukes for raske produksjonssykluser med minimal eller ingen sløsing med harpiks, noe som gjør den spesielt egnet for høyvolumproduksjon av mindre standardiserte motorer der gjennomstrømning er den primære produksjonsbekymringen (Kilde: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
| Method | Penetrasjonskvalitet | Beste applikasjon | Nøkkelfordel |
| Flood dip og bake | Moderat, gravitasjonsdrevet | Lavspente motorer, lav karakter | Enkelt utstyr, lav pris |
| Vakuumtrykk VPI | Nesten fri for tomrom, 4 til 5 mm konstruksjon | Mellom- og høyspenningsmotorer danner spolesystemer | Maksimal isolasjonskvalitet, eliminerer luftlommer |
| Trickle roterende drypp | Bra, forsterket av sentrifugalvirkning | Høyvolumproduksjon av standardiserte motorer | Rask syklus, minimalt harpiksavfall |

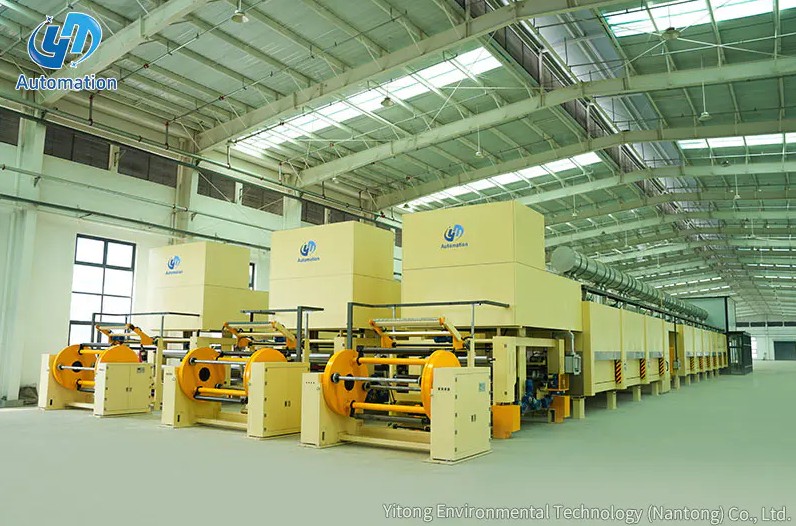

En produksjonsimpregneringslinje integrerer flere sekvensielle prosessstasjoner i et kontinuerlig eller batch-behandlingssystem. Hver stasjon utfører en spesifikk funksjon i den overordnede behandlingssekvensen.
Den første stasjonen varmer opp motorviklingen eller spoleenheten til en definert temperatur før den går inn i impregneringsmediet. Forvarming har to funksjoner: den driver gjenværende fuktighet ut av viklingen, noe som ellers ville forhindret harpiksvedheft og skape tomrom i den herdede isolasjonen, og den reduserer viskositeten til harpiksen ved kontakt, og forbedrer penetrasjonen i tette hull mellom lederne. MES Singapores VPI-prosessdokumentasjon bekrefter at forvarming av viklingen er det grunnleggende første trinnet før viklingen går inn i impregneringskammeret (Kilde: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Germana Motor bekrefter at de grunnleggende kravene til impregneringslakk inkluderer lav viskositet og høyt faststoffinnhold spesielt for å sikre god penetrering og beleggpåføring, og at forvarmingstrinnet letter dette ved å varme opp metalloverflatene som harpiksen kommer i kontakt med (Kilde: Germana Motor, Impregneringslakk for Motorviklinger).
Impregneringsstasjonen er kjernen i ledningen. For VPI-linjer er dette en forseglet trykkbeholder utstyrt med vakuumpumpekoblinger, et harpiksoverføringssystem koblet til en separat temperaturkontrollert harpikslagringstank og trykkkontrollinstrumentering. For dryppimpregneringslinjer er det en rotasjonsarmatur med en kontrollert dryppdyse og et oppsamlingsbrett som resirkulerer overflødig harpiks. For dip lines er det dyppetanken med nivåkontroll og et dreneringsstativ over. NACH Engineerings anleggsbeskrivelse bemerker at for VPI-systemer kan harpiks tvinges med ekstra trykk for bedre penetrering, og at harpiksen etter den angitte tiden overføres tilbake til lagertanken og lagres under kalde forhold for å bevare brukstiden (Kilde: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
Etter impregnering trekkes viklingen ut av mediet og plasseres slik at overflødig harpiks kan renne av før ovnsherding. I dryppimpregneringslinjer inkluderer denne stasjonen ofte et kort geleringsoppvarmingstrinn som delvis herder harpiksoverflaten for å forhindre drypp og henging under transport til herdeovnen. Riktig drenerings- og geleringskontroll forhindrer at det dannes harpikspytter rundt viklingsendene som vil kreve fjerning etter herding og kan påvirke dimensjonstoleranser.
Herdeovnen fullfører tverrbindingen av impregneringsharpiksen til dens endelige faste tilstand. Tids- og temperaturprofiler i ovnen er spesifisert av harpiksprodusenten og må følges nøyaktig, siden underherding etterlater ikke-tverrbundet harpiks som forblir sprø og svikter i drift, mens overherding kan forårsake termisk skade på viklingsisolasjonsmaterialene ved siden av harpiksen. Germana Motors spesifikasjon for krav til herding av impregneringslakk inkluderer rask herding, lav temperatur og god innvendig tørking som de tre nøkkelegenskapene en produksjonslinje krever av harpikssystemet (Kilde: Germana Motor, Impregneringslakk for motorviklinger).
Det kjemiske systemet som brukes i impregneringsprosessen bestemmer penetreringsdybde, herdehastighet, tomfyllingskvalitet og den termiske klassen til den ferdige isolasjonen. To hovedkategorier brukes på tvers av moderne impregneringslinjer.
Løsemiddelbaserte lakker bærer de aktive harpiksfaststoffene oppløst i et organisk løsningsmiddel som fordamper under herding. Germana Motors tekniske oversikt bemerker at løsemiddelbaserte impregneringslakker gir god lagringsstabilitet, penetrerings- og filmdannende egenskaper til relativt lave kostnader, men krever lengre impregnerings- og steketider, og at gjenværende løsemidler kan skape tomrom i det impregnerte materialet mens fordampende løsemidler bidrar til miljøforurensning (Kilde: Motor Germana Motorings). Disse lakkene brukes primært til lavspenningsmotorer og elektriske viklinger der ytelseskravene er moderate.
Løsemiddelfrie harpikser er det foretrukne valget for moderne VPI-linjer og høyytelsesapplikasjoner. Germana Motor bekrefter at løsemiddelfrie impregneringslakker herder raskt med korte impregnerings- og steketider, eliminerer luftspalter i de impregnerte isolasjonsdelene ved å ikke etterlate tomrom i løsemiddel, og gir bedre kohesjon, elektrisk og mekanisk ytelse enn løsningsmiddelbaserte alternativer, og det er grunnen til at de har blitt mye brukt i høyspenningsmotorer, motor: Impregna Vara. viklinger). HECO spesifiserer at harpiksen som brukes i VPI-systemer inneholder null prosent løsemidler, og produserer den tomromsfrie isolasjonskonstruksjonen som definerer VPI-prosessfordelen (Kilde: HECO, Insulating Electric Motors: VPI eller Varnish Dip).
Impregneringslinjer betjener enhver produksjons- eller reparasjonsprosess som produserer eller rekondisjonerer elektriske viklinger og spoler for service under elektrisk spenning.
En korrekt designet og drevet impregneringslinje gir målbare kvalitetsresultater som kan verifiseres på hver bearbeidet vikling før den forlater linjen.
Ytinte Impregneringslinje serien er konstruert for å støtte konsistente, repeterbare resultater på tvers av disse kvalitetsindikatorene, og kombinerer presis temperaturkontroll ved forvarmings- og herdestadier, programmerbar impregneringssyklusstyring og harpikshåndteringssystemer som opprettholder materialegenskaper gjennom hele produksjonsoperasjonen.
