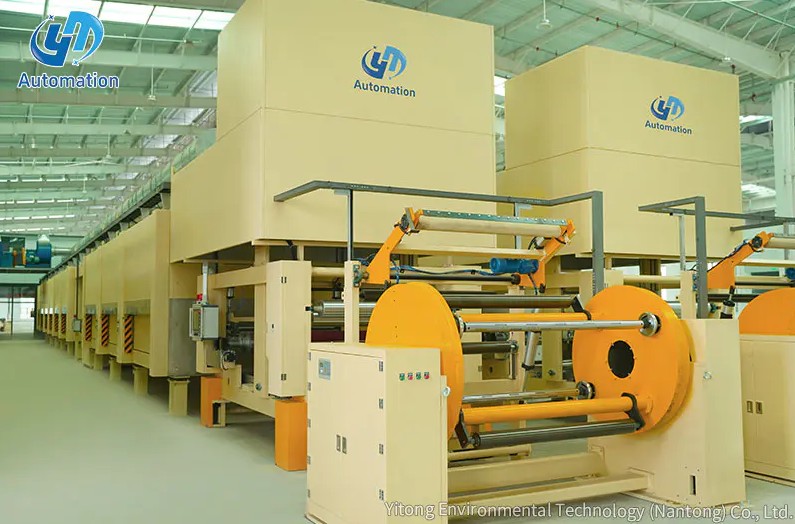

Hva er en roterende avruller?

A roterende avvikling er en netthåndteringsmaskin som kontinuerlig mater en rull med materiale - som papir, film, folie, stoff eller ikke-vevd - inn i en nedstrøms konverterings-, trykk-, beleggings- eller lamineringsprosess med kontrollert hastighet og spenning. Den roterer hovedrullen etter hvert som materialet forbrukes, og opprettholder en jevn, konsistent banemating uten avbrudd. I motsetning til manuelle eller statiske avviklingsstativ, integrerer en roterende avruller aktiv spenningskontroll og, i automatiserte konfigurasjoner, skjøte- eller rullbyttefunksjon som lar produksjonen fortsette uavbrutt når en rull er oppbrukt. Det er et grunnleggende utstyr i enhver produksjonslinje for kontinuerlig web.

Kjernefunksjon: Hva en roterende avruller gjør i en produksjonslinje

I en hvilken som helst nettbasert produksjonsprosess – enten det er trykking, slitsing, laminering, belegg, preging eller konvertering – kommer råmaterialet som en viklet rull. Den roterende avrullerens jobb er å oversette den viklede rullen til en bevegelig flat bane som beveger seg med riktig hastighet og spenning inn i maskinens prosesseringsseksjon.

De tre kjernefunksjonene en roterende avviklingsmaskin utfører er:

• Rullrotasjon: Avrulleren holder og roterer hovedrullen, og dispenserer materiale med den hastigheten som kreves av nedstrømsprosessen - enten det er noen få meter per minutt for sakte presisjonsarbeid eller 300–800 meter per minutt i høyhastighets papir- eller filmproduksjon.
• Spenningskontroll: Når rullediameteren avtar fra full til tom, endres rotasjonstregheten kontinuerlig. Uten kompensasjon vil banespenningen øke gradvis ettersom rullen krymper. Spenningskontrollsystemet justerer automatisk bremse- eller drivkraft for å opprettholde det innstilte spenningsnivået gjennom hele rullens brukbare diameter.
• Nettjustering: Mange roterende avrullere inkluderer et lateralt baneføringssystem som korrigerer side-til-side-posisjonen til banen når den vikles av, kompenserer for uregelmessigheter i rulleviklingen og forhindrer banen i å drive ut av maskinens prosesseringsbane.

Strukturelle komponenter i en roterende avruller

En roterende avviklingsmaskin er sammensatt av flere integrerte undersystemer, som hvert bidrar til stabil, konsistent nettlevering. Å forstå disse komponentene hjelper operatører og ingeniører med å spesifisere, sette i drift og vedlikeholde utstyret på riktig måte.

Maskinramme og hjulstøtte

Rammen er det strukturelle fundamentet til avrulleren, og støtter den fulle vekten til en lastet overordnet rull - som kan variere fra 200 kg til flere tonn avhengig av materialbredde og rullediameter. Kraftige rammer er laget av stålplate med høy strekkfasthet (som A3-konstruksjonsstål) sveiset inn i en stiv boksseksjon eller portalstruktur. Stivhet er kritisk: rammeavbøyning under belastning vil endre geometrien til banen og forårsake spenningsvariasjoner og sporingsfeil.

Snellestøtten - også kalt avviklingsdoren eller dorenheten - holder kjernen til hovedrullen og overfører rotasjonskraft til den. Støtter av sikkerhetsklemmetype sikrer rullekjernen godt under høyhastighetsrotasjon, og forhindrer aksial eller radiell glidning som kan føre til at rullen faller eller banen brekker. A Φ76 mm rullefrigjøringsaksel er en vanlig standardstørrelse i papir- og filmavviklingsapplikasjoner, som matcher 76 mm (3-tommers) papirkjernen som er mye brukt i konverteringsindustrien. Ekspanderende chucker eller pneumatiske spennhylser griper kjernen fra innsiden, og tillater raske og sikre rullbytter.

Spenningskontrollsystem

Spenningskontrollsystemet er det mest teknisk sofistikerte undersystemet til den roterende avrulleren. Hensikten er å automatisk holde banen på et forhåndsinnstilt spenningsnivå uavhengig av endringer i rullediameter, linjehastighet eller prosessakselerasjon og retardasjon.

Spenningskontroll oppnås gjennom en eller en kombinasjon av følgende tilnærminger:

• Magnetisk partikkelbrems: En bremseanordning av slurtype montert på avviklingsakselen. Bremsen bruker et kontrollert bremsemoment for å motstå fri rotasjon av rullen. Når rullediameteren reduseres, øker kontrolleren bremsemomentet for å opprettholde konstant banespenning. Magnetiske partikkelbremser gir jevn, trinnløs spenningsjustering og er mye brukt i lett til middels avviklingsapplikasjoner.
• Servomotordrift: I drevne avviklingskonfigurasjoner driver en servomotor avviklingsakselen i avviklingsretningen, og kontrollerer aktivt dreiemomentet og dermed spenningen. Servodrevne systemer reagerer raskere på spenningsforstyrrelser og brukes i høyhastighets, presisjonsfølsomme applikasjoner som fleksibel elektronikk og farmasøytisk emballasje.
• Lastecelle (krafttransduser) tilbakemelding: Lasteceller montert på en danserrulle eller på faste tomgangsruller måler faktisk banespenning i sanntid. Spenningssignalet går tilbake til bremse- eller kjørekontrolleren, som justerer dreiemomentutgangen for å opprettholde settpunktet. Lastecellesystemer oppnår spenningskontrollnøyaktighet av ±1–3 % av settpunktet under stabile forhold.
• Dancer rullesystem: En vektet eller pneumatisk belastet frittflytende valse hviler på banen mellom avviklingen og det første nedstrømsnypet. Danserposisjonen reflekterer balansen mellom materialtilbud og prosessetterspørsel. En posisjonssensor overvåker danserens plassering og signaliserer spenningskontrolleren om å øke hastigheten eller senke avviklingen tilsvarende, og gir iboende lavfrekvent spenningsbuffring.

Webveiledningssystem

Foreldreruller blir aldri viklet med perfekt sideveis ensartethet - kantvandring, kjerneteleskopering og materialbreddevariasjoner får banen til å drive sideveis når den vikles av. Et baneføringssystem korrigerer dette ved å registrere banens kant eller senterlinjeposisjon og flytte avviklingsstativet eller en styrerulle for å sentrere banen på nytt. Kantsensorer som bruker ultralyd, optisk eller kontrastfølende teknologi, registrerer nettposisjon med en nøyaktighet på ±0,1–0,5 mm , drivende aktuatorer som opprettholder registrering gjennom rullen.

Rullelastingsmekanisme

Å laste en tung foreldrerull på avviklingsakselen trygt og raskt er et kritisk operasjonskrav. Rullelastemekanismer spenner fra enkle manuelle løftesystemer med heisefestepunkter på rammen, gjennom hydrauliske eller elektriske løftebord som hever rullen til akselhøyde uten manuell løfting, til helautomatiske rullevekslere som plukker opp nye ruller fra gulvvugger og plasserer dem på akselen under maskinkontroll. Valget av lastemekanisme avhenger av rullevekt, byttefrekvens og tilgjengelig operatørantall.

Typer roterende avtrekker: Konfigurasjoner av enkeltstasjon vs. tårn

Roterende avrullere er tilgjengelige i to grunnleggende konfigurasjoner som er forskjellige i deres tilnærming til rullbytte - overgangen fra en oppbrukt rull til den neste.

Enkeltstasjonsavtrekker (enkeltstilling).

Den enkleste konfigurasjonen holder ett kast om gangen. Når rullen er oppbrukt, må ledningen stoppe, den tomme kjernen fjernes, en ny rull lastes, og banen tres manuelt eller halvautomatisk gjennom maskinen før produksjonen gjenopptas. Enkeltstasjonsavrullere er lavere i pris, enklere å vedlikeholde og egnet for operasjoner der rulleskiftetiden er akseptabel i forhold til produksjonskjøringslengden - typisk i linjer med langsommere hastighet, kortsiktig konvertering eller materialer som er for ømfintlige for flygende skjøting.

Turret (Duplex eller Multispool) Avruller

En turret-avruller holder to eller flere rulleposisjoner på en roterende arm eller karusell. Mens den aktive rullen rulles av, blir neste rull forhåndslastet og klargjort i en standby-posisjon. Når den aktive rullen nærmer seg utmattelse, roterer tårnet for å bringe den nye rullen inn i den aktive posisjonen, og det lages en automatisk eller halvautomatisk skjøt - som forbinder halen av den utløpende banen til forkanten av den nye rullen uten å stoppe linjen.

Turret avviklinger aktiveres nullhastighets skjøting (banen stoppes kort ved skjøtepunktet mens ledningen går fra en akkumulator) eller flygende skjøting (skjøten lages ved full kjørehastighet ved hjelp av klebende tapper på den nye rullekjernen). Flyvende spleisetårnavviklinger er avgjørende i høyhastighets papir-, film- og fleksible emballasjelinjer der ethvert stopp produserer skrot og forstyrrer nedstrømsprosesser som ikke tåler avbrudd.

Nøkkeltekniske spesifikasjoner for en roterende avruller

Når du spesifiserer en roterende avruller for en bestemt applikasjon, må følgende parametere defineres for å sikre at maskinen er riktig dimensjonert og konfigurert:

Bransjer og bruksområder der roterende avrullere er essensielle

Roterende avrullere er tilstede overalt hvor en viklet materialerull er utgangspunktet for en kontinuerlig produksjons- eller konverteringsprosess. Utvalget av bransjer og spesifikke bruksområder er bredt:

• Papir- og tissueproduksjon: Avvikling av overordnede papirruller for oppskjæring, ark, trykking, belegg, laminering og vevskonvertering. Foreldreruller av papir kan veie flere tonn og overstige 2500 mm i diameter, noe som krever kraftig rammekonstruksjon og strekkkontroll med høyt dreiemoment.
• Fleksibel emballasje: Mate plastfilm, aluminiumsfolie, papir og laminatbaner inn i posefremstillingsmaskiner, form-fyll-forseglingslinjer og bestrykningsstasjoner. Fleksible emballasjelinjer krever presis spenningskontroll for å forhindre strekking av film som vil forårsake registreringsfeil ved flerfargetrykk.
• Etikettutskrift og konvertering: Vikle ut etikettpapir, frigjøringsfôr og trykte etikettbaner til etikettpresse og etterbehandlingslinjer. Høyhastighets etikettkonvertering krever rask-respons spenningskontroll og presis nettveiledning for kant-til-kant registreringsnøyaktighet av ±0,1–0,2 mm .
• Nonwoven og tekstilproduksjon: Mater spunbond, smelteblåste og vevde stoffruller til laminerings-, kutte- og konverteringslinjer for hygieneprodukter, medisinske tekstiler og geotekstiler. Ikke-vevde stoffer er utvidbare og krever skånsom spenningskontroll for å forhindre forvrengning.
• Batteri- og elektronikkproduksjon: Avvikling av elektrodefolier, separatorer og strømkollektorruller for litium-ion battericellemontering. Disse ultratynne, skjøre materialene krever eksepsjonelt presis spenningskontroll - ofte innenfor ±1 N — og forurensningsfri håndtering.
• Bølgepapp og kartong: Enkeltbelegg- og dobbelunderlagsseksjonene i en bølgepapplinje bruker roterende avviklinger for å mate linerboard- og rillede mediumruller med høy hastighet og jevn strekk for å opprettholde kaliper- og limkvaliteten i den ferdige platen.

Roterende avviklingsstativ vs. statisk avviklingsstativ: nøkkelforskjeller

Et statisk avviklingsstativ - den enkleste formen for rulleholder - støtter rullen på en aksel og lar den rotere fritt når banen trekkes av av en nedstrøms stasjon. Selv om det er tilstrekkelig for applikasjoner med svært lav hastighet eller lavspenning, gir et statisk stativ ingen spenningskontroll og er uegnet for enhver prosess som krever konsekvent nettspenning, kontrollert retardasjon eller høyhastighetsdrift.

Vanlige problemer ved roterende avvikling og hvordan man kan forhindre dem

Ytelsesproblemer med roterende avvikling spores vanligvis tilbake til et lite sett med tilbakevendende årsaker. Å adressere disse proaktivt gjennom maskinoppsett og vedlikehold forhindrer de fleste nettbrudd, spenningsforstyrrelser og registreringsfeil i nedstrømsprosesser.

Spenningsvariasjon og nettbrudd

Spenningstopper under akselerasjon eller retardasjon, og progressiv spenningsøkning når rullediameteren minker, er de primære årsakene til brudd i banen. Forebyggende tiltak inkluderer å verifisere at spenningskontrollsystemets konusspenningskompensasjon er riktig kalibrert for materialets modul, sjekke at danserrullens lufttrykk eller lastcelle-nullstilling er innenfor spesifikasjonen, og bekrefte at bremsen eller drivverket reagerer innenfor den nødvendige tidskonstanten for linjehastigheten i bruk.

Nettdrift og kantskade

Sideveis banedrift fører til at kantene kommer i kontakt med maskinstrukturen, og forårsaker kantskader, støvgenerering og registreringsfeil. Baneføringssystemer krever sensorkalibreringskontroller ved hvert rulleskifte for å bekrefte at guidereferansepunktet samsvarer med den faktiske nødvendige banens senterlinje eller kantposisjon. Rulleeksentrisitet - der rullekjernen ikke er konsentrisk med den viklede rullens OD - produserer en periodisk lateral oscillasjon som kan overskride banens korrigeringsbåndbredde, noe som forårsaker intermitterende drift som guiden ikke helt kan undertrykke.

Rullebelastningsskade

Feil rullebelastning - spesielt ruller lastet utenfor midten eller med chucken ikke helt innkoblet - forårsaker akselavbøyning under belastning, ujevn spenningsfordeling over banens bredde og potensielt rullefall ved hastighet. Støtter av sikkerhetsklemmetype med bekreftelse på positiv inngrep (som en nærhetssensor som bekrefter chuckforlengelse) reduserer denne risikoen betydelig i høyhastighets produksjonsmiljøer.

Rutinemessig vedlikehold for pålitelig ytelse av roterende avvikling

Roterende avrullere er mekanisk robuste, men krever regelmessig vedlikehold for å opprettholde nøyaktig spenningskontroll og baneføringsytelse over levetiden.

1. Bremse- og magnetisk partikkelbremseservice: Magnetiske partikkelbremser krever væskeskift hver gang 1 000–2 000 driftstimer eller etter produsentens spesifiserte intervall. Nedbrutt bremsevæske produserer inkonsekvent dreiemoment som direkte forårsaker spenningsvariasjon.
2. Lastcellekalibrering: Bekreft nullpunkt og spennkalibrering av lastcellene månedlig eller med den frekvensen som er spesifisert i maskindokumentasjonen. Kalibreringsavdrift i veieceller gir en systematisk spenningsoffset som akkumuleres over tid.
3. Inspeksjon av chuck og ekspanderende dor: Inspiser chucksegmenter og aktiveringsmekanismer for slitasje, rifter og kontaminering kvartalsvis. Slitte chucksegmenter reduserer gripekraften på kjernen, og øker risikoen for kjerneglidning ved hastighet.
4. Lagerinspeksjon og smøring: Avvikle aksellagre bærer høye radielle og aksiale belastninger fra stor rullevekt og banespenning. Smør med spesifisert intervall og skift ut ved første tegn på støy, vibrasjoner eller økt driftstemperatur - vanligvis over 70°C på lagerhusets ytre overflate under løping.
5. Rengjøring av nettguidesensorer: Kant- og linjesensorer samler opp støv og materialavleiringer som forringer sensingsnøyaktigheten. Rengjør sensorflatene ved hvert rulleskifte og kontroller styresystemets korreksjonsrespons med en testforskyvning for å bekrefte full funksjon.
6. Inspeksjon av ramme og feste: Inspiser strukturelle sveiser og monteringsfester årlig for tretthetssprekker - spesielt i områder med høy belastning, slik som monteringspunktene for spolstøtten der dynamisk rullevekt og strekkbelastninger overføres til rammestrukturen.
