Hva er en sekundær malingsmaskin?

A sekundær belegningsmaskin er et spesialisert industrielt utstyr som brukes i produksjonsprosessen for optiske fiberkabler for å påføre et beskyttende polymerlag – kjent som sekundærbelegget eller løst rør – over optiske fibre eller fiberbånd. Dette laget beskytter de sarte glassfibrene mot mekanisk påkjenning, fuktighet og miljøskader , noe som gjør det til et av de mest kritiske stadiene i å produsere pålitelige fiberoptiske kabler. Kort sagt, den sekundære belegningsmaskinen forvandler skjøre nakne fibre til slitesterke, utplasserbare kabelkomponenter klare for ytterligere kapping og installasjon.

Utover enkel beskyttelse, kontrollerer den sekundære belegningsprosessen nøyaktig bufferrørets diameter, veggtykkelse og gelfyllingstetthet - som alle direkte påvirker kabelens optiske overføringsytelse og langsiktige holdbarhet i felten.

Kjernefunksjon og rolle i produksjon av fiberoptiske kabler

I en typisk fiberoptisk kabelproduksjonslinje gjennomgår bare optiske fibre først primærbelegg (akrylatbelegg påført direkte på glasset) og går deretter inn i det sekundære belegningsstadiet. Den sekundære belegningsmaskinen ekstruderer et termoplastisk materiale - oftest PBT (polybutylentereftalat), PP (polypropylen) eller HDPE (polyetylen med høy tetthet) - rundt en eller flere fibre for å danne et bufferrør.

Denne prosessen involverer vanligvis tre samtidige operasjoner:

• Fiberutbetaling og spenningskontroll for å opprettholde konsistent fiberposisjon i røret
• Injeksjon med gel eller tiksotropisk forbindelse for å fylle røret og forhindre vanninntrenging
• Ekstrudering og avkjøling for å danne og størkne det ytre bufferrøret

Resultatet er en buffer med løst rør – den grunnleggende byggesteinen som brukes i design med strandet, slisset kjerne og båndfiberkabel utplassert i telekommunikasjonsnettverk over hele verden.

Maskinramme og strukturell design

Den strukturelle integriteten til en sekundær belegningsmaskin er grunnleggende for presisjonsproduksjon. Maskinrammen er vanligvis produsert ved hjelp av høyspennings A3 stålplatesveising kombinert med strukturelt stål (type stål) prosessering , som sikrer at hele plattformen forblir stiv og vibrasjonsfri selv under høyhastighets kontinuerlig drift.

A3-stål (tilsvarer Q235 i kinesiske standarder) tilbyr utmerket sveisbarhet, moderat strekkfasthet (typisk 370–500 MPa) og god duktilitet – noe som gjør det til et ideelt basismateriale for tunge industrielle maskineri rammer. Den sveisede og maskinerte rammen motstår bøyning og termisk deformasjon, noe som er avgjørende for å opprettholde innrettingstoleranser så tette som ±0,01 mm over ekstruderingsdysen og kjølekarsystemet.

Den robuste rammedesignen imøtekommer også vekten og vibrasjonen til:

• Kraftige fiberutbetalingsspoler (som ofte inneholder 25 km eller mer fiber per spole)
• Ekstruderrøret og skrueenheten (vanligvis 30–60 mm skruediameter)
• Flere kjølevannskummer, ofte 6–10 meter i total lengde
• Kapstan- og oppsamlingssystemet kjører med hastigheter på opptil 300 m/min

Beleggsstruktur: Ansiktsbelegg og bunnbelegg

En av de definerende strukturelle egenskapene til en sekundær belegningsmaskin er dens tolags beleggkonfigurasjon. I et standardoppsett er ansiktsbelegget plassert foran på maskinen, og bunnbelegget er plassert på baksiden. Dette arrangementet sikrer at belegget påføres i en presis, lagdelt sekvens som bygger opp bufferrørsveggen jevnt og uten delaminering.

Ansiktsbelegg (frontposisjon)

Ansiktsbelegget danner den indre overflaten av bufferrøret som kommer i kontakt med de optiske fibrene eller gelfyllingsblandingen. Dette laget må være kjemisk inert overfor den tiksotropiske fyllingsgelen og må ikke indusere mikrobøyningsbelastning på fibrene. Materialer som PBT brukes ofte her på grunn av deres lave krympehastighet og utmerkede dimensjonsstabilitet - PBT viser vanligvis en lineær krymping på mindre enn 0,5 % etter avkjøling, noe som er avgjørende for å opprettholde den nødvendige overflødige fiberlengden (EFL) inne i røret.

Bunnbelegg (bakre posisjon)

Bunnbelegget danner den ytre beskyttelsesveggen til bufferrøret og gir de mekaniske egenskapene som trengs for kabeltråding og installasjon. Dette laget kan bruke det samme eller et kompatibelt termoplastisk materiale og må bindes sømløst med overflatebelegget. Veggtykkelsen til bunnbelegget er nøyaktig kontrollert – typisk mellom 0,3 mm og 0,9 mm – avhengig av kabeldesignspesifikasjonen og tiltenkt utplasseringsmiljø (f.eks. antenne, direkte nedgraving eller kanalinstallasjon).

Arrangementet foran til bak av disse to beleggslagene gjør at hvert ekstruderhode kan justeres individuelt når det gjelder temperaturprofil, smeltetrykk og materialgjennomstrømning, noe som gir produsentene granulær kontroll over rørgeometri og mekanisk ytelse.

Nøkkelkomponenter i en sekundær malingsmaskin

En komplett sekundær malingslinje består av flere integrerte delsystemer. Å forstå hver komponent hjelper produsenter med å optimalisere produksjonseffektiviteten og produktkvaliteten.

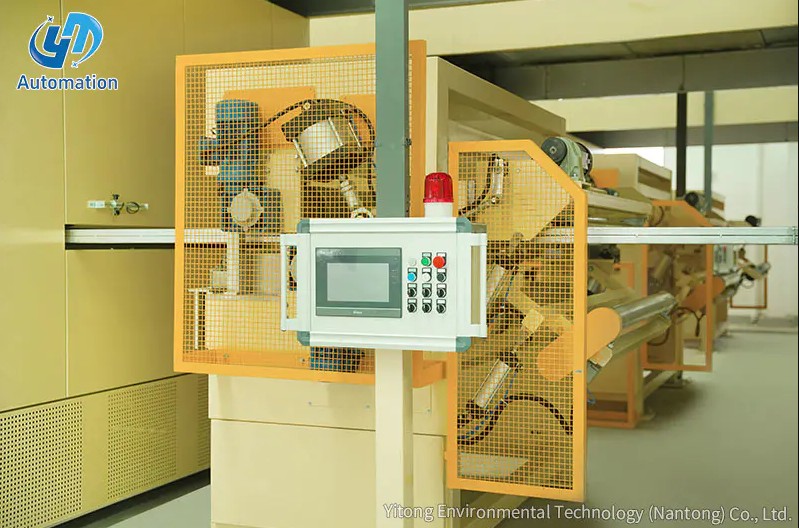

Moderne maskiner integrerer også en PLS-basert kontrollsystem som koordinerer alle undersystemer i sanntid, og muliggjør tilbakemelding med lukket sløyfe mellom OD-måleavlesningene og ekstruderens skruehastighet eller kapstanhastighet for å opprettholde dimensjonstoleranser automatisk gjennom hele produksjonskjøringen.

Tekniske spesifikasjoner og ytelsesparametre

Sekundære belegningsmaskiner varierer betydelig i kapasitet avhengig av tiltenkt bruk og produksjonsvolum. Nedenfor er representative tekniske parametere for maskiner med middels til høy kapasitet brukt i kommersielle fiberoptiske kabelanlegg:

• Linjehastighet: 40–300 m/min (høyhastighetsmodeller optimalisert for masseproduksjon)
• Fiberantall per tube: 1 til 24 fibre (båndkompatible modeller støtter opptil 12 fibres bånd)
• Bufferrør OD-område: 1,0 mm til 4,0 mm
• Kontroll av veggtykkelse: ±0,05 mm eller bedre
• Ekstruder skrue diameter: 30 mm, 45 mm eller 60 mm avhengig av gjennomstrømningskrav
• Kompatible materialer: PBT, PP, HDPE, LSZH forbindelser
• Strømforbruk: typisk 30–80 kW for hele linjen
• Maskinens fotavtrykk: ca. 15–30 meter i lengde avhengig av konfigurasjon av kjølekar

Overflødig fiberlengde (EFL) inne i røret – en kritisk parameter som bestemmer hvor godt kabelen takler strekkbelastning uten å belaste fibrene – settes vanligvis mellom 0,2 % og 0,5 % , og styres av forholdet mellom fiberutbetalingshastighet og kapstanlinjehastighet.

Typer sekundære beleggmaskiner

Ulike kabeldesign krever forskjellige konfigurasjoner av sekundærbeleggsmaskin. De tre hovedtypene er:

Enkeltrørs sekundær belegglinje

Produserer ett bufferrør om gangen og egner seg for mindre produksjonsoperasjoner eller spesialkabeltyper. Disse maskinene er enklere å betjene og vedlikeholde, med investeringskostnader som typisk varierer fra $80 000 til $200 000 USD for en komplett linje.

Multi-Tube Sekundær Coating Line

I stand til å produsere flere rør samtidig parallelt, noe som øker gjennomstrømningen betydelig. Høyvolumkabelprodusenter som distribuerer millioner av fiberkilometer per år, er ofte avhengige av flerrørslinjer for å oppfylle produksjonsmålene uten proporsjonalt skalering av gulvplass eller arbeidskraft.

Ribbon Fiber Sekundær Coating Line

Spesielt designet for å belegge flate båndfiberstabler (4, 8 eller 12 fiberbånd) i stedet for individuelle løse fibre. Dysehodet og kjølesystemet er modifisert for å imøtekomme den flate profilen til båndet, og EFL-kontroll er spesielt viktig for å unngå båndknekking eller fiberspenning inne i røret.

Den sekundære belegningsprosessen trinn for trinn

Å forstå produksjonsprosessen hjelper operatører med å feilsøke kvalitetsproblemer og optimalisere maskininnstillingene. Her er standardsekvensen for en typisk sekundær beleggkjøring:

1. Fiberlasting: Primærbelagte optiske fibre er lastet på utbetalingsspoler. Fiberspenningen settes i henhold til antall fibre per rør og materialet som ekstruderes.
2. Gjenging og justering: Fibre tres gjennom fiberlederen, dysespissen og dyselegemet. Riktig sentrering av fibre inne i dysen er avgjørende for å oppnå jevn veggtykkelse.
3. Ekstruder forvarming: Ekstrudertrommelsonene økes til driftstemperatur - for PBT betyr dette typisk en temperaturprofil fra 200°C (matesone) til 260°C (dysesone). Oppvarmingstiden er vanligvis 30–60 minutter.
4. Grunning av gelsystemet: Den tiksotropiske fyllmassen varmes opp og primes gjennom injeksjonsnålen til den flyter jevnt, og sikrer at det ikke er luftlommer i gellinjen.
5. Oppstart og fartsrampe: Linjen starter med lav hastighet (10–20 m/min) mens rørets OD, veggtykkelse og fiberposisjon er verifisert. Hastigheten økes gradvis til målproduksjonshastigheten.
6. Steady-state produksjon: PLS-kontrollsystemet overvåker OD i sanntid og gjør mikrojusteringer for å holde rørdimensjonene innenfor spesifikasjonene. Operatører overvåker prosessen gjennom HMI-skjermer og periodisk manuell prøvetaking.
7. Spolebytte: Når en oppsamlingsspole er full, utfører linjen en automatisk eller halvautomatisk omstilling, kutte røret og overføre til en ny spole med minimalt produksjonstap.

Kvalitetskontroll i sekundærbelegg

Kvalitet i sekundærbelegg måles mot både dimensjonsstandarder og optiske ytelsesstandarder. Nøkkelkvalitetsparametere inkluderer ytre diameter (OD), indre diameter (ID), eksentrisitet for veggtykkelse, gelfyllingsnivå og EFL. Disse må være i samsvar med internasjonale standarder som IEC 60794-1 og ITU-T G.652 for den ferdige kabelen.

Vanlige kvalitetsfeil og deres underliggende årsaker inkluderer:

• Variasjon av rørdiameter: Vanligvis forårsaket av svingende linjehastighet, ustabilitet i smeltetrykket eller variasjon i kjølevannstemperatur.
• Vegg eksentrisitet: Resultatet av feiljustering av fiber i dysen eller ujevn termisk fordeling over dysehodet.
• Utilstrekkelig gelfyll: Forårsaket av gelpumpekalibreringsfeil eller luftinnblanding i gelforsyningssystemet, noe som fører til vannblokkerende feil under drift.
• Fiberknekking eller høy EFL: Oppstår når fiberutbetalingshastigheten er for høy i forhold til linjehastigheten, noe som øker dempningen på utplasserte kabelseksjoner.
• Overflateruhet eller nålehull: Vanligvis et tegn på fuktighetsforurensning i pellettilførselen eller feil ekstrudertemperatursoner.

Ferdige rør tas regelmessig for strekkstyrke (typisk testet ved 100 N/100 mm minimum), knusningsmotstand og optisk dempningsverifisering ved 1310 nm og 1550 nm bølgelengder.

Applikasjoner og bransjerelevans

Sekundære belegningsmaskiner er uunnværlige i produksjonen av praktisk talt alle typer fiberoptiske kabler som brukes i moderne telekommunikasjonsinfrastruktur. Sentrale bruksområder inkluderer:

• Telekom-stamkabler: Kabler med høyt fibertall (144 til 1728 fibre) som brukes i langdistanse- og metronett er avhengige av presisjons sekundærbelagte løse rør for både fiberbeskyttelse og kabelytelse.
• FTTH (Fiber to the Home) kabler: Drop-kabler og distribusjonskabler for siste-mile-tilkoblinger krever jevn, rimelig produksjon av løse rør ved høye hastigheter.
• Sjøkabelmatere: Høyytelses PBT-rør som brukes i undersjøiske kabelsystemer må møte ekstremt trange dimensjonstoleranser, noe som gjør avansert sekundært beleggutstyr avgjørende.
• Industrielle og militære kabler: Robuste kabler for tøffe miljøer bruker ofte spesialsammensatte sekundære beleggmaterialer behandlet på samme type maskineri med tilpassede formkonfigurasjoner.

Globale distribusjoner av fiberoptiske kabler fortsetter å utvides raskt, drevet av 5G-utbygginger, hyperskala datasenterutbygginger og nasjonale bredbåndsinitiativer. Industrianalytikere anslår at det globale fiberoptiske kabelmarkedet vil overstige 20 milliarder USD innen 2027 , som direkte driver vedvarende etterspørsel etter avansert sekundært belegningsutstyr med høy gjennomstrømning og jevn kvalitet.

Vedlikehold og operative beste praksis

Riktig vedlikehold av en sekundær malingsmaskin sikrer konsistent produktkvalitet og maksimerer maskinens oppetid. Nøkkelvedlikeholdspraksis inkluderer:

Daglig vedlikehold

• Rengjør ekstruderingsdyse og spiss for eventuell gjenværende polymer etter hver produksjonskjøring
• Kontroller og fyll på gelfyllingsmassereservoaret
• Kontroller kjølevannets strømningshastighet og temperatur i hver bunnsone
• Inspiser OD-målerens kalibrering med referansestandarder

Periodisk vedlikehold (månedlig / kvartalsvis)

• Demonter og rengjør ekstruderskruen og tønnen grundig med rensemasse
• Inspiser skruehull og tønneboring for slitasje; erstattes når klaringen overstiger 0,15 mm
• Smør capstan-lagre og avtrekksdrivkjede i henhold til produsentens spesifikasjoner
• Kalibrer spenningsregulatorer på nytt og verifiser PLS-kontrollparametere mot originale innstillinger

Operatører bør også gjennomføre en fullstendig prosessrevisjon når råvarepartiene endres, siden selv mindre variasjoner i PBT-pellets viskositet (MFI — Melt Flow Index) kan kreve justeringer av temperaturprofiler og skruhastighet for å opprettholde rørets dimensjonsstabilitet.
